一、产品简述

HTLJC型铁路机车车辆轮径尺（以下简称轮径尺）是用于测量铁路机车、车辆、动车组、地铁列车车轮滚动圆直径和轮径差的专用计量器具。

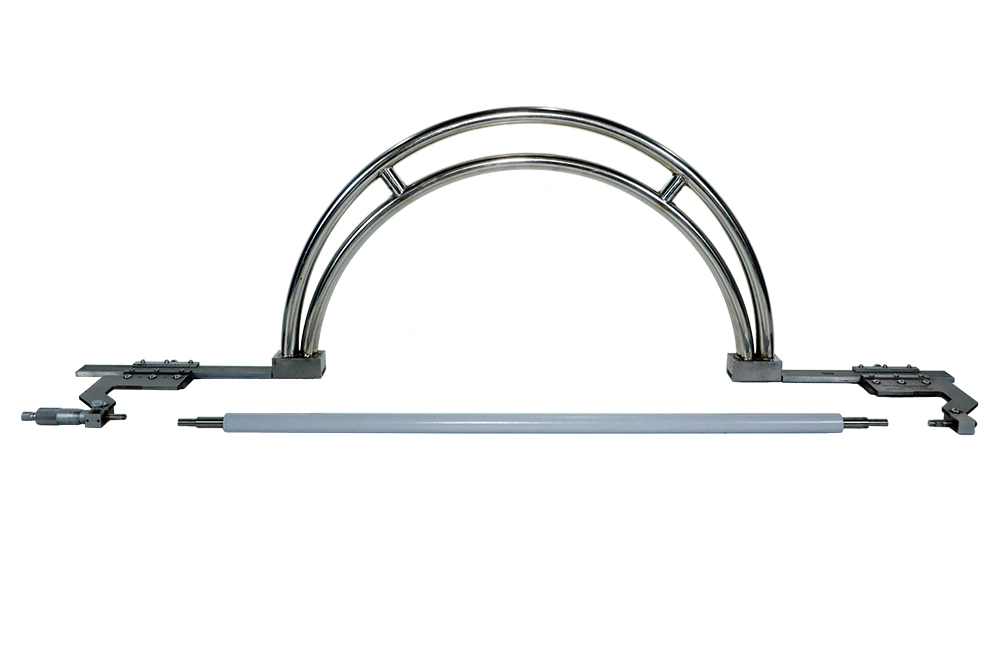

二、铁路机车车辆轮径尺结构型式

三、主要技术指标

1.轮径尺的测量范围为：铁路车辆用轮径尺：（760-930）mm；内燃机车用轮径尺（940-1070）mm；电力机车用轮径尺：（1140-1270）mm。

2.示值最大允许误差：铁路车辆（包含动、客、货及地铁车辆）用轮径尺：首次检定（-0.5-0）mm，后续检定（-0.8-0）mm；机车（包含电力及内燃机车）用轮径尺：首次检定（-0.6-0）mm，后续检定（-1-0）mm。

3.轮径尺游标尺的分度值应不大于0.02mm，测微装置标尺的分度值应不大于0.01mm。

四、产品使用方法

1.进行车轮直径测量前，应先使用校对杆对轮径尺基准端游标位置进行标定，并旋转锁紧螺丝进行紧固。然后拉动读数端游框，确保其运动平稳、灵活，无卡紧或松动现象，锁紧螺母功能正常，主尺及副尺刻线及数值目视清晰，无破损等影响测量的现象。

2.开始测量后，将轮径尺两定位板工作面与被测车轮轮辋内侧面密贴，移动读数端游框，使轮径尺左、右侧测头与被测车轮滚动圆1/2处相接触，然后保证左侧测头不动，使右侧测头沿滚动圆周作往复运用，寻找测量拐点。

3.找到拐点后，松开螺旋测微装置锁紧螺丝，然后旋转螺旋测微套筒，使读数端游框沿主尺滑动，至读数端游标指示在最近的整数点位置时停止，并锁紧螺旋测微装置，此时螺旋测微装置所显示的小数数值与读数端游标所指示的整数数值的代数和，即为轮径测量值。

五、使用注意事项

  1.轮径尺在使用前，必须对两定位板和两测头工作面进行擦拭，避免因表面夹粘异物而造成读数失准。且定位板工作面皆必须保证紧贴轮辋内侧面，不得随意错位放置。

2.量具严防磕碰、摔伤等现象，以免影响量具的尺寸精度。

3基准端和读数端的游框经常放置一些油，保证两端游框与尺身之间配合顺畅，活动灵便。

4.使用后，应将轮径尺放置在包装盒内，并按规定进行周期检定。
