机车车辆轮对内距尺检具简介
发布日期：2020-07-29发布：抚顺衡泰隆计量测控技术有限公司
024-58299666
024-58299666

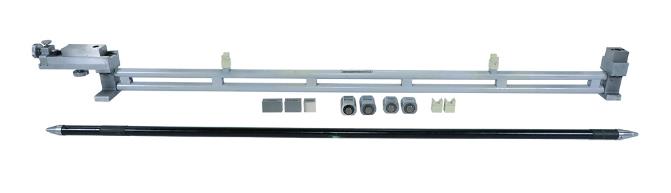

HTLNJ-1A型机车车辆轮对内距尺检具是用于检定铁路机车车辆轮对内距尺的新型检具。相较于传统检具采用块规复现形式，更为接近真值。且避免了旋钮测微器读数不清晰、易误读及数显检具存在的零位漂移、易产生累计误差等问题。量值传递更为准确。
长度复现块规的数量是按照《铁路机车车辆轮对内距尺》检定规程要求的检定点的数量配置的，分别代表1345mm、1353mm、1365mm 。
一、产品主要特点：
1、双梁桥型机构，重量轻、强度高、稳定性好；
2、采用块规复现长度值，大幅提升量值传递稳定性及检具耐用性。
3、检定操作简单，提高检定效率。
4、结构形式简单便于维护，简化建标程序。
5、附带测力配件含盖测力功能。
二、产品主要技术指标:
（1）测量范围为:(1345-1365)mm；
（2）当固定测座与活动测座按工作位置锁紧时，两测量面的平行度不大于0.03 mm；
（3）两定位面到V型支架定位线的高度差不大于0.20 mm；
（4）活动端定位面到测量面中心线的距离不超过（45±0.20） mm，更换或增定位垫块后，不超过（60±0.20） mm；
（5）块规中心长度按实际值使用，两工作面的平行度不大于2 μm。
